Användningsområden

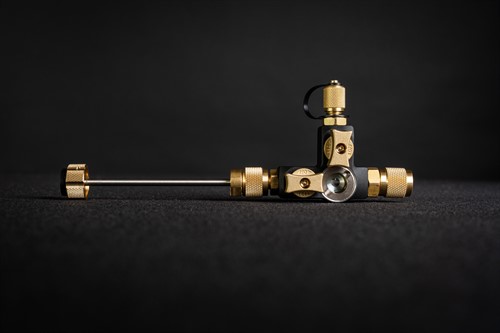

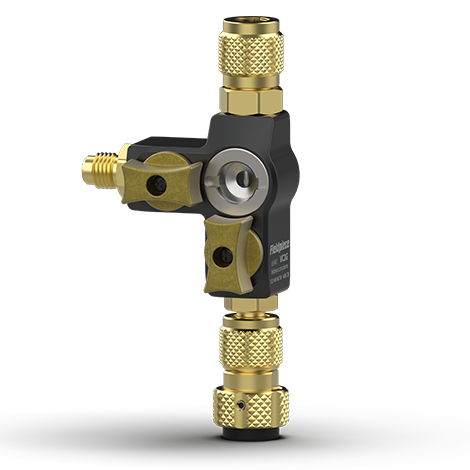

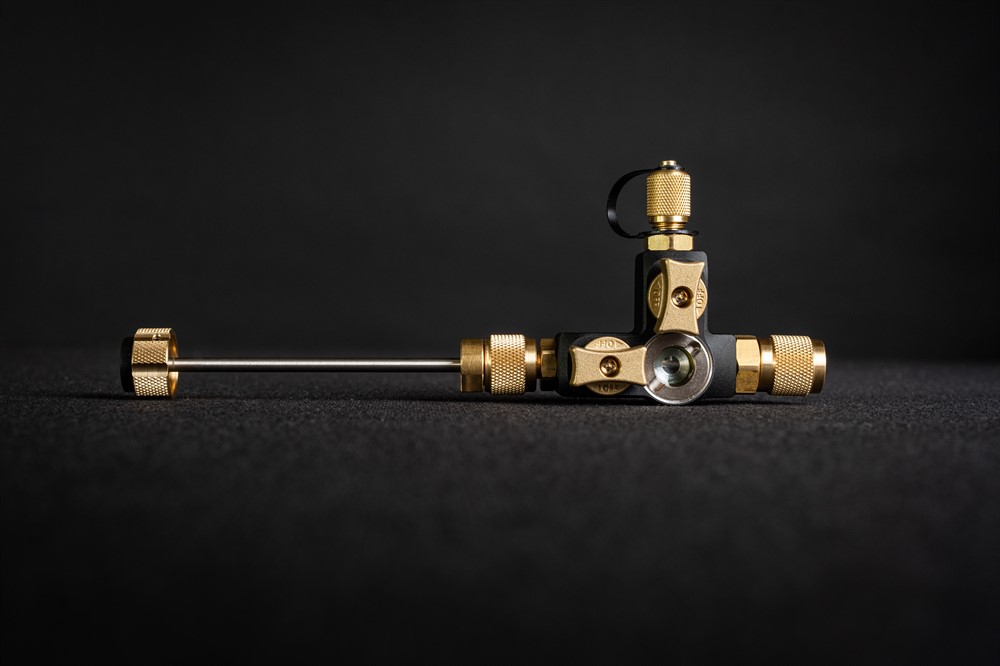

Fieldpiece VC2GE är en schradernålsuttagare för demontering och montering av ventilinsatser i serviceportar på kyl-, luftkonditionerings- och värmepumpsystem.
Verktyget används vid vakuumsugning, köldmedieåtervinning, påfyllning och service. Genom att avlägsna ventilinsatsen minskas flödesmotståndet, samtidigt som de dubbla ventilerna gör det möjligt att ansluta vakuumpump och vakuummeter till samma serviceport.
Egenskaper & funktioner
- Dubbla kulventiler ger separat kontroll över anslutningarna och underlättar isolering vid service och vakuumsugning.
- Integrerat synglas gör det möjligt att visuellt kontrollera att ventilinsatsen har fångats upp.
- Möjliggör samtidig anslutning av vakuumpump och vakuummeter utan att behöva använda en separat förgrening.

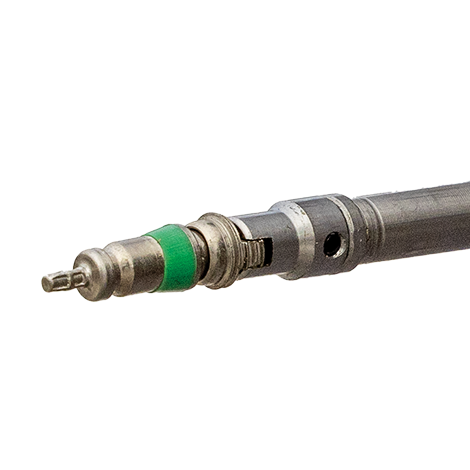

- Ventilinsatsen kan demonteras för att minska flödesmotståndet och förbättra förutsättningarna för snabb och effektiv vakuumsugning.

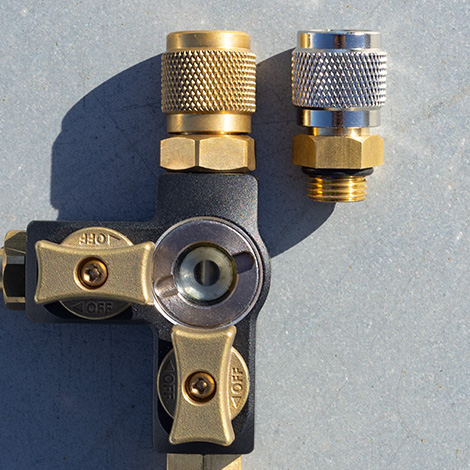

- Utbytbara serviceportkopplingar gör verktyget användbart med olika anslutningsdimensioner.
- Roterande, gummerat grepp underlättar demontering och montering av ventilinsatsen.
- O-ringstätning mellan serviceportkopplingen och verktygskroppen bidrar till en tät anslutning.
- Konstruktionen kombinerar ventilinsatsverktyg och serviceventiler i en enhet, vilket minskar behovet av separata kopplingar.
Tekniska data
- Modell: VC2GE
- Varumärke: Fieldpiece
- Produkttyp: Schradernålsuttagare med dubbla ventiler och synglas
- Serviceportanslutning: Utbytbar 1/4" SAE och 5/16" SAE
- Sidoanslutning: 1/4" SAE hane med demonterbar ventilinsats
- Vakuumklassning: 20 mikron (0,027 mbar)
- Maximalt arbetstryck: 55 bar (800 psi)
- Mått: 130 × 70 mm
- Vikt: 372 g
- Tätning: O-ring mellan serviceportkoppling och verktygskropp
- Medföljande anslutningar: 1/4" och 5/16"
Installation
Montera verktyget på systemets serviceport med rätt anslutning och använd uttagsstången för att demontera ventilinsatsen. Kontrollera genom synglaset att insatsen har fångats upp, dra tillbaka stången och stäng huvudventilen innan uttagsstången avlägsnas. Anslut vakuumpump och vakuummeter till verktygets portar och använd ventilerna enligt tillverkarens anvisningar för vakuumsugning och kontroll.
Viktig information
- Kontrollera att anslutningsdimensioner, tryckklassning och köldmediekompatibilitet motsvarar systemets krav.
- Vid arbete med brandfarliga köldmedier ska tillverkarens säkerhetsanvisningar och gällande föreskrifter följas.
- Följ tillverkarens anvisningar för hantering och återmontering av ventilinsatsen, särskilt vid vakuumsugning.
