Användningsområden

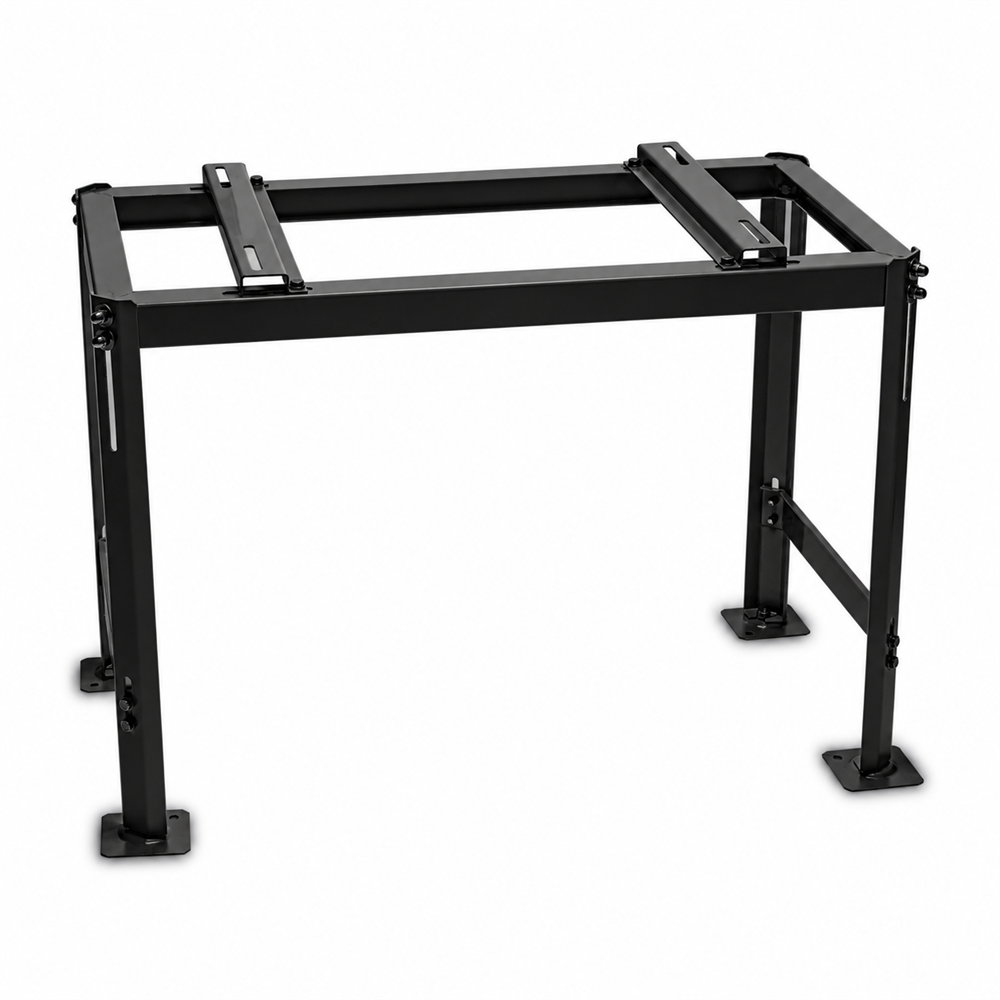

Förstärkt och högt markstativ för stabil placering av utedelar till luftvärmepumpar, luft/vattenvärmepumpar och andra HVAC-installationer. Den högre konstruktionen ger extra markfrigång och passar bra där utedelen behöver placeras högre från marken.
Det svarta utförandet ger ett diskret och enhetligt montage tillsammans med svarta eller mörka utedelar.
Egenskaper & funktioner
- Förstärkt konstruktion för större och tyngre utedelar
- Hög modell som ger extra markfrigång under utedelen
- Justerbar konstruktion för anpassning till installation och underlag
- Extra stag vid benen ger ökad stabilitet
- Bred hålbild ger flexibilitet för olika utedelar och infästningsmått
- Elförzinkad och pulverlackerad konstruktion för ett tåligt ytskydd
- Svart utförande för ett diskret montage tillsammans med mörka utedelar
- Levereras med bult, bricka och låsmutter för montering av utedelen
Tekniska data
- Modell: GB-68S-K
- Varumärke: QsanTec
- Färg: Svart
- RAL: 9005
- Bredd: 850 mm
- Djup: 430 mm
- Höjd: 550–600 mm
- Hålbild bredd: 350–625 mm
- Hålbild djup: 240–390 mm
- Materialtjocklek: 2,0 mm
- Max. belastning: 160 kg
- Ytbehandling: Elförzinkad och pulverlackerad
- Antal/förpackning: 2 st
Installation
Placera stativet på ett stabilt och plant underlag och justera höjden efter installationens behov. Utedelen monteras på stativet med medföljande bult, bricka och låsmutter.
Kontrollera att utedelens infästningsmått ligger inom stativets hålbild och att belastningen inte överstiger angiven maxbelastning.
