Användningsområde

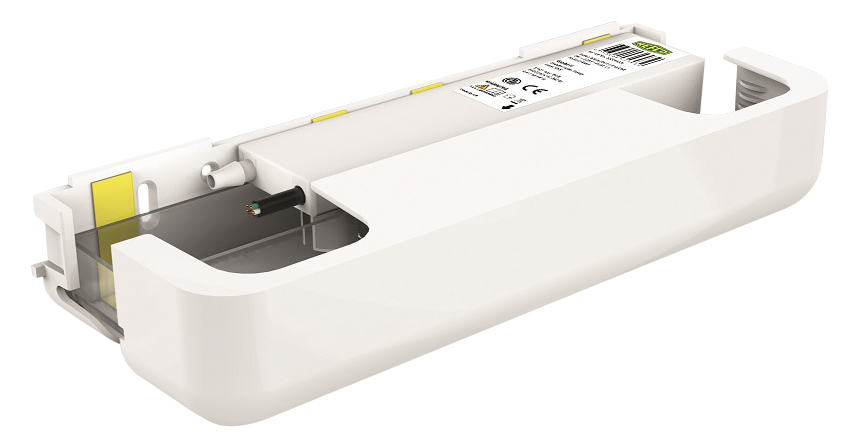

REFCO GOBI II är en komplett kondensvattenpump för direkt montering under innedelen på väggmonterade splitaggregat. Den är avsedd för luftkonditioneringssystem med en kyleffekt från 1,75 till 35 kW.

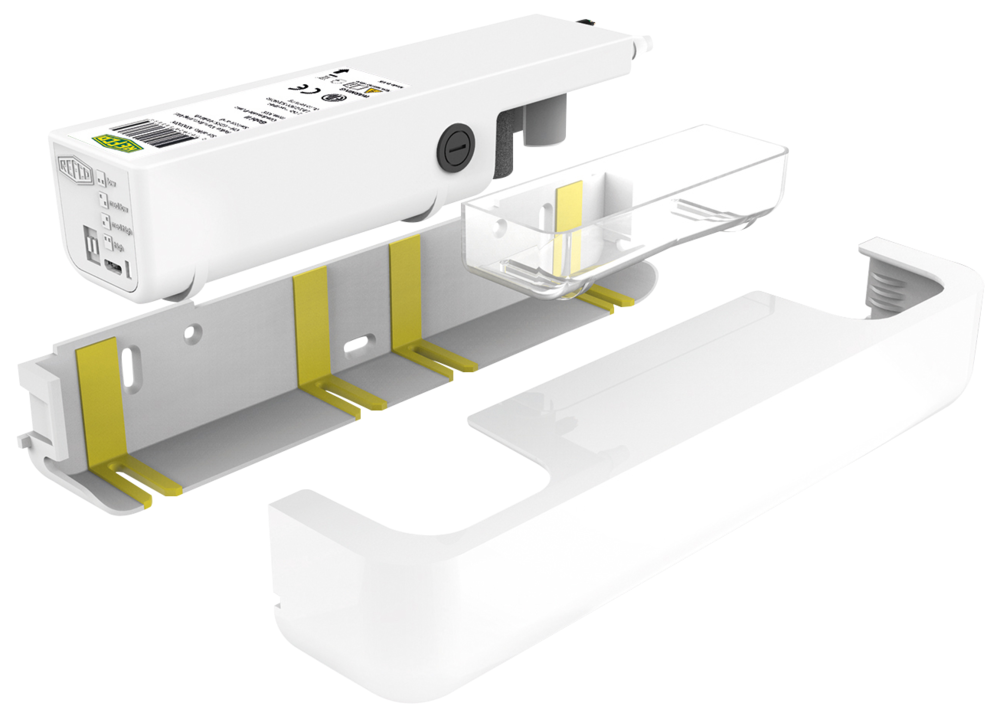

Pump, digital nivådetektering och installationskapsling är samlade i en kompakt enhet som kan monteras på höger eller vänster sida under innedelen. Det gör GOBI II lämplig när kondensvattnet inte kan ledas bort med självfall.
Egenskaper & funktioner
- Komplett utanpåliggande lösning för montering direkt under innedelen.
- Kan monteras på höger eller vänster sida av splitaggregatet.
- Digital vattennivåsensor utan rörliga flottördelar som kan fastna eller blockeras.
- Tyst membranpump med en ljudnivå på 19 dB(A).
- Justerbar pumpkapacitet med DIP-omkopplare för anpassning till installationen.
- Självsugande konstruktion för flexibel slangdragning.
- Växlande larmrelä kan konfigureras som normalt öppet eller normalt slutet.
- Diagnostisk tvåfärgad LED underlättar driftsättning och felsökning.
- USB-anslutning gör det möjligt att läsa av bland annat installationstidpunkt, drifttid, pumpcykler och larmhistorik.

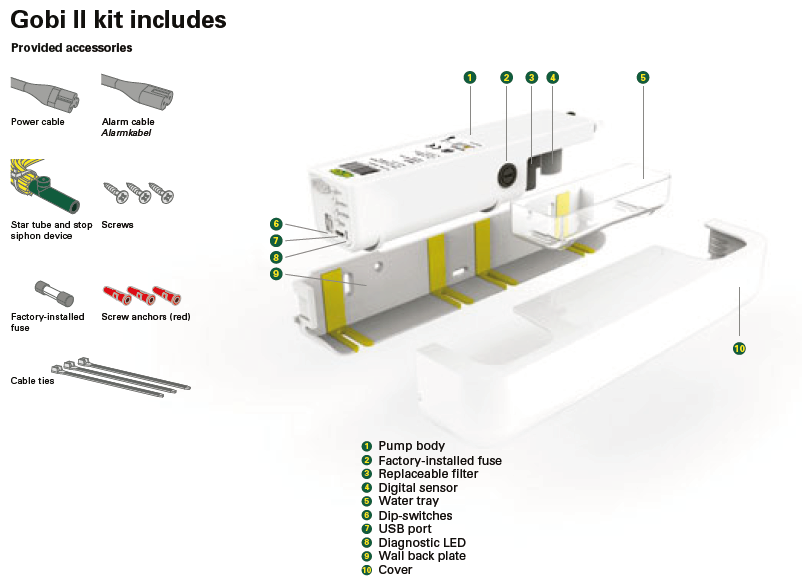

Leveransomfattning
- REFCO GOBI II kondensvattenpump med installationskapsling
- Digital vattennivåsensor
- Utbytbart vattenfilter
- Nätkabel
- Larmkabel
- Star-Tube utloppsslang, 1 m
- Antisifonfunktion
- Tre monteringsskruvar
- Tre väggpluggar
- Tre buntband
- Fabriksmonterad säkring för larmreläet
- Installations- och bruksanvisning
Teknisk information
- Modell: GOBI II
- Tillverkarens artikelnummer: 3004145
- Varumärke: REFCO
- Produkttyp: Kondensvattenpump för direkt montering
- Pumptyp: Membranpump
- Rekommenderat effektområde: 1,75–35 kW
- Max. pumpkapacitet: 42 l/h
- Pumpkapacitet vid 2 m lyfthöjd: cirka 38 l/h
- Max. sughöjd: 3 m, självsugande
- Max. lyfthöjd: 20 m
- Max. horisontell ledningslängd: Enligt installationens lyfthöjd och rördragning
- Ljudnivå: 19 dB(A)
- Matningsspänning: 100–240 V AC
- Frekvens: 50/60 Hz
- Effektförbrukning: 8 W
- Nivådetektering: Digital vattennivåsensor
- Larmrelä: Växlande NO/NC
- Kontaktdata larmrelä: 250 V AC, 6,3 A eller 28 V DC, 6,3 A
- Säkring: Utbytbar HRC-säkring, 5 × 20 mm, maximalt 6,3 A
- Kapslingsklass: IP44
- Skyddsklass: Klass I
- Slanganslutning: Cirka 6 mm, 1/4"
- Utloppsslangens längd: 1 m
- Kabellängd: 1,5 m
- Drifttemperatur: 5–40 °C
- Tillåten kondensattemperatur: 5–40 °C
- Förvaringstemperatur: −20 till +50 °C
- Mått, längd × bredd × höjd: 286 × 53 × 53 mm
- Färg: Signalvit RAL 9003
- Standarder: EN 60335-1, EN 60335-2-41, UL 778 och CSA C22.2 nr 68
- Överensstämmelse: RoHS
Installation
GOBI II monteras direkt under innedelen och kan placeras på dess högra eller vänstra sida. Väggfästet monteras med de tre medföljande skruvarna och väggpluggarna. Kontrollera före borrning att inga kablar eller rör finns i väggen.
Samtliga slanganslutningar ska säkras med buntband och slangarna ska dras utan veck, klämning eller andra hinder för vattenflödet. Star-Tube-slangen med antisifonfunktion ska monteras enligt REFCO:s anvisningar för att minska vibrationer, ljud och risken för hävertverkan.
Pumpen och den elektriska anslutningen ska installeras av kvalificerad personal. Larmreläet ska anslutas enligt kopplingsschemat så att innedelen stoppas vid för hög kondensvattennivå.
Se bifogad installations- och bruksanvisning samt snabbguide före installation.
Driftsättning
Efter installation ska pumpens start, vattenborttransport och larmfunktion kontrolleras. Kontrollera även att samtliga slanganslutningar är täta, att slangarna inte är blockerade och att kondensvattnet leds bort utan läckage.
Pumpkapaciteten ska anpassas till installationens vattenmängd och lyfthöjd med hjälp av DIP-omkopplarna enligt REFCO:s anvisningar.
Rengöring & underhåll
Det utbytbara vattenfiltret skyddar pumpen mot partiklar och ska rengöras eller bytas minst en gång per år. I miljöer med mycket damm, rök, matos, oljor eller risk för algtillväxt rekommenderar REFCO rengöring eller byte var tredje månad.
Filtret avlägsnas från pumpens suganslutning, sköljs noggrant med kallt vatten och monteras därefter tillbaka. Kontrollera samtidigt den digitala sensorn, slangarna och samtliga anslutningar. Strömförsörjningen ska alltid kopplas bort före rengöring, underhåll eller service.
Pumpen får inte utsättas för rengöringskemikalier. Vid kemisk rengöring av förångarbatteriet ska pumpen avlägsnas och batteriet därefter sköljas med vatten innan pumpen monteras tillbaka.
Viktig information
- Angiven maximal pumpkapacitet gäller inte samtidigt som maximal lyfthöjd. Den faktiska kapaciteten påverkas av lyfthöjd, sughöjd, slanglängd och slangdragning.
- Produkten är endast avsedd för installation inomhus och får inte sänkas ned i vatten.
- Pumpen får inte användas utanför det angivna temperaturintervallet.
- Installation, elektrisk anslutning och service ska utföras av kvalificerad personal.
- Larmfunktionen ska anslutas så att innedelen stoppas vid för hög kondensvattennivå.
- Pumpens kablar får inte kapas eller utsättas för dragbelastning.
Garanti
Entrade lämnar 1 års materialgaranti på produkten.
