Användningsområde
REFCO COMBI är en universal kondensvattenpump för borttransport av kondensvatten från splitaggregat och andra luftkonditioneringssystem med en kyleffekt från 1,75 till 35 kW. Kombinationen av hög pumpkapacitet, lång lyfthöjd och digital nivådetektering gör den lämplig för både mindre och större installationer.
Pumpen kan placeras tillsammans med innedelen eller separat, exempelvis ovanför ett undertak. Den separata vattennivåsensorn kan monteras både horisontellt och vertikalt.

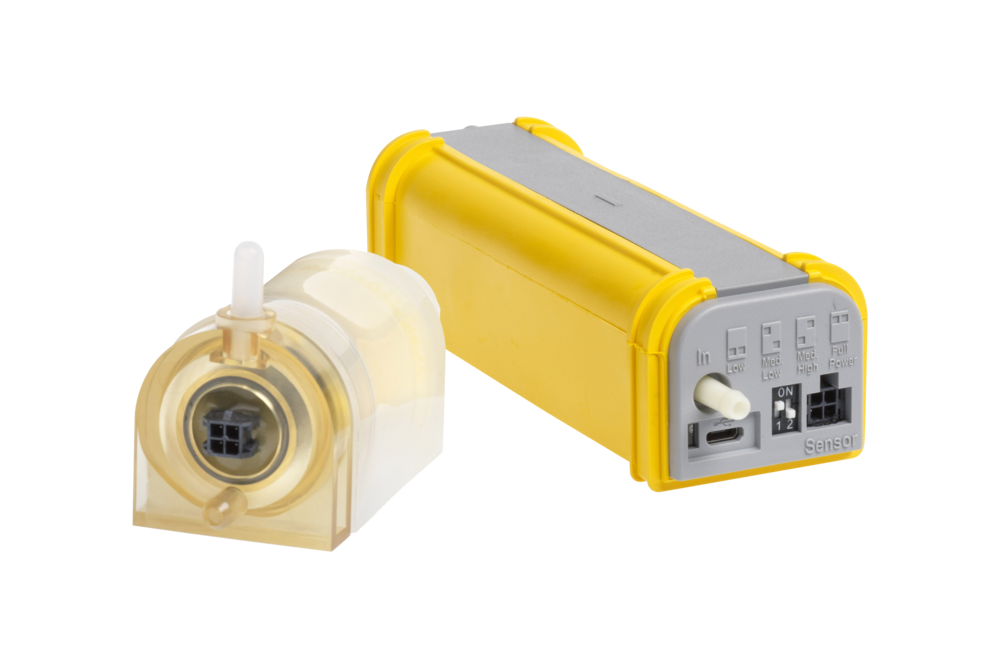

Egenskaper & funktioner
- Digital vattennivåsensor utan rörliga flottördelar som kan fastna eller blockeras.
- Tyst membranpump med en ljudnivå på 19 dB(A).
- Justerbar pumpkapacitet med DIP-omkopplare för anpassning till installationen.
- Självsugande konstruktion ger flexibel placering av pump och sensor.
- Universell matningsspänning för installation i olika typer av anläggningar.
- Växlande larmrelä kan konfigureras som normalt öppet eller normalt slutet.
- Diagnostisk tvåfärgad LED underlättar driftsättning och felsökning.
- USB-anslutning gör det möjligt att läsa av bland annat installationstidpunkt, drifttid, pumpcykler och larmhistorik.

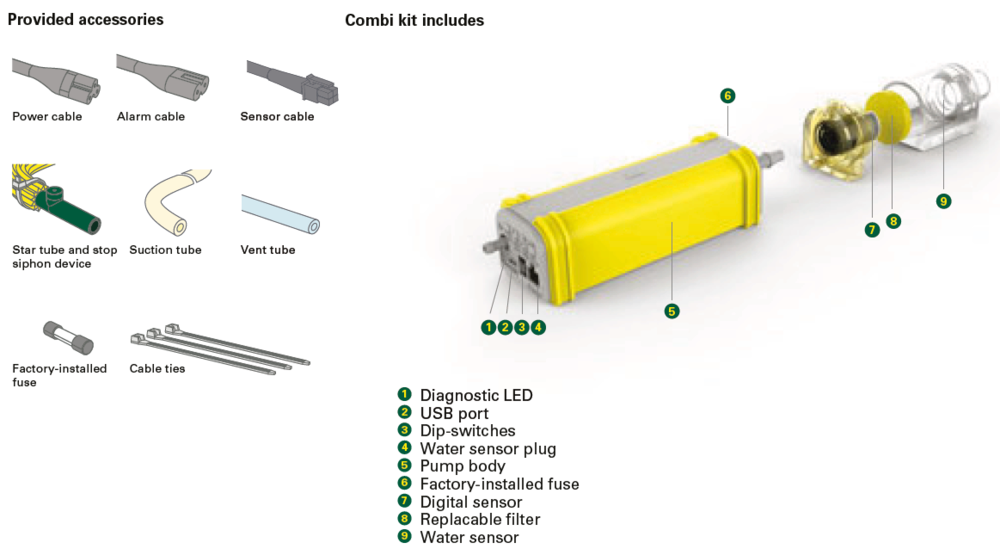

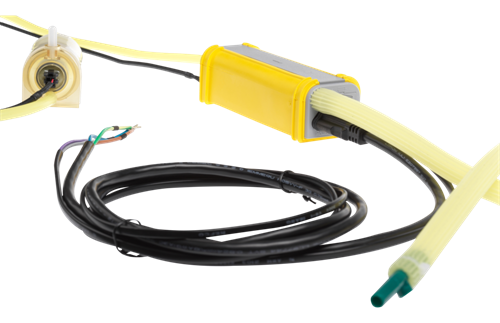

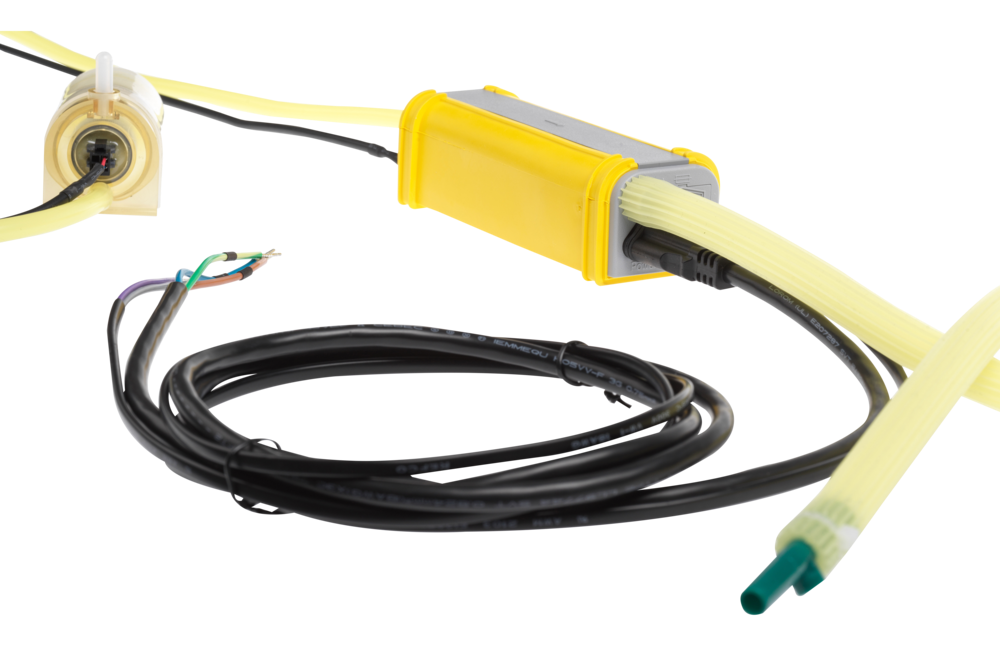

Leveransomfattning
- REFCO COMBI kondensvattenpump
- Digital vattennivåsensor
- Sensorkabel
- Nätkabel
- Larmkabel
- Sugslang
- Avluftningsslang
- Star-Tube utloppsslang med antisifonfunktion
- Utbytbart vattenfilter
- Fabriksmonterad säkring för larmreläet
- Tre buntband
- Installations- och bruksanvisning
Teknisk information
- Modell: COMBI
- Tillverkarens artikelnummer: 3004146
- Varumärke: REFCO
- Produkttyp: Kondensvattenpump
- Pumptyp: Membranpump
- Rekommenderat effektområde: 1,75–35 kW

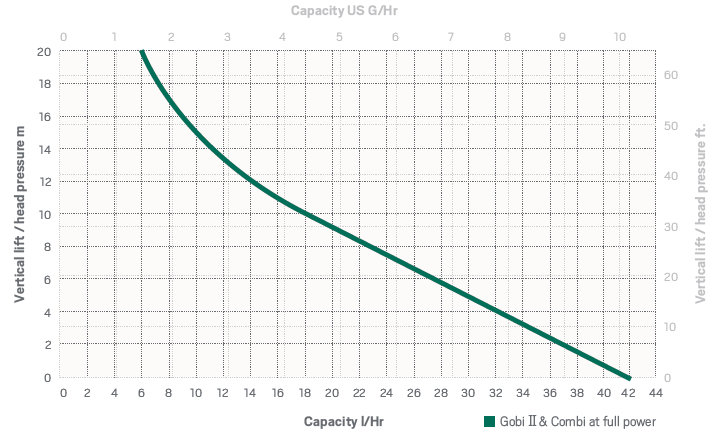

- Max. pumpkapacitet: 42 l/h
- Max. sughöjd: 3 m, självsugande
- Max. lyfthöjd: 20 m
- Max. horisontell ledningslängd: Enligt installationens lyfthöjd och rördragning
- Ljudnivå: 19 dB(A)
- Matningsspänning: 100–240 V AC
- Frekvens: 50/60 Hz
- Effektförbrukning: 8 W
- Nivådetektering: Digital vattennivåsensor
- Larmrelä: Växlande NO/NC
- Kontaktdata larmrelä: 250 V AC, 6,3 A eller 28 V DC, 6,3 A
- Säkring: Utbytbar HRC-säkring, 5 × 20 mm, maximalt 6,3 A
- Kapslingsklass: IP44
- Skyddsklass: Klass I
- Slanganslutning: Cirka 6 mm, 1/4"
- Kabellängd: 1,5 m
- Drifttemperatur: 5–40 °C
- Tillåten kondensattemperatur: 5–40 °C
- Förvaringstemperatur: −20 till +50 °C
- Pumpens mått: 164 × 48 × 41 mm
- Färg: Grå RAL 7040 och gul RAL 1023
- Standarder: EN 60335-1, EN 60335-2-41, UL 778 och CSA C22.2 nr 68
- Överensstämmelse: RoHS
Installation
Pumpen och den elektriska anslutningen ska installeras av kvalificerad personal enligt REFCO:s installationsanvisning och gällande elektriska föreskrifter. Vattennivåsensorn kan monteras horisontellt eller vertikalt, och samtliga slanganslutningar ska säkras med buntband. Slangarna ska dras utan veck, klämning eller andra hinder för vattenflödet.
Larmreläet ska anslutas enligt tillverkarens kopplingsschema så att innedelen stoppas vid för hög kondensvattennivå. Den medföljande Star-Tube-slangen med antisifonfunktion rekommenderas för att minska vibrationer, ljud och risken för hävertverkan.
Se bifogad installations- och bruksanvisning samt snabbguide före installation.
Driftsättning
Efter installation ska pumpens start, vattenborttransport och larmfunktion kontrolleras. Kontrollera även att samtliga slanganslutningar är täta, att slangarna inte är blockerade och att kondensvattnet leds bort utan läckage.
Pumpkapaciteten ska anpassas till installationens vattenmängd och lyfthöjd med hjälp av DIP-omkopplarna enligt REFCO:s anvisningar.
Rengöring & underhåll

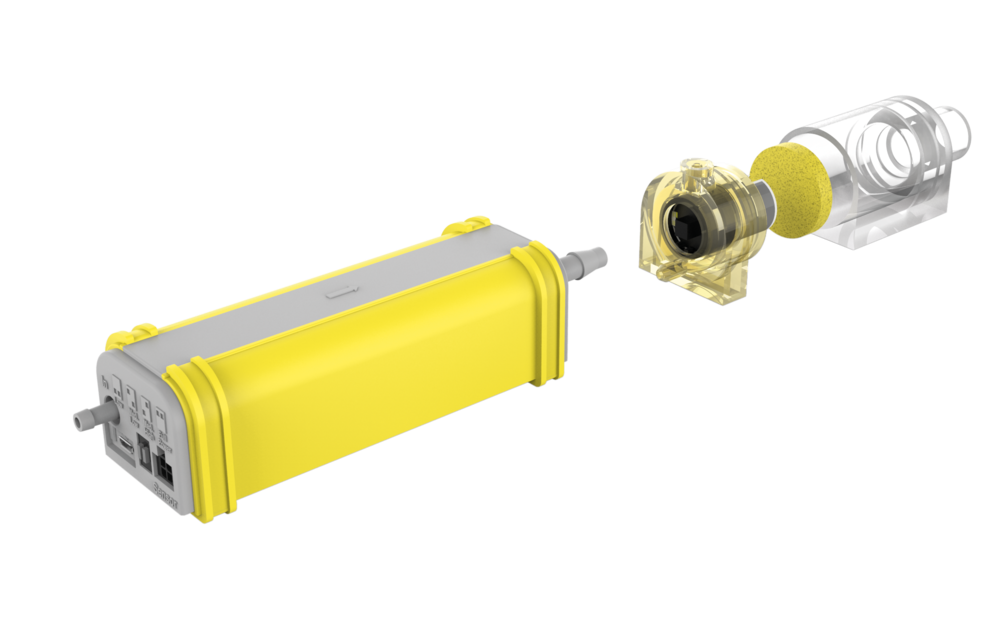

Det utbytbara vattenfiltret skyddar pumpen mot främmande partiklar och ska rengöras eller bytas minst en gång per år. I miljöer med mycket damm, rök, matos, oljor eller risk för algtillväxt rekommenderar REFCO rengöring eller byte var tredje månad.
Filtret tas bort från sensorenheten och rengörs noggrant med kallt vatten. Kontrollera samtidigt den digitala sensorn, slangarna och samtliga anslutningar. Strömförsörjningen ska alltid kopplas bort före rengöring, underhåll eller service.
Pumpen och sensorn får inte utsättas för rengöringskemikalier. Vid rengöring av förångarbatteriet ska pumpen och sensorn avlägsnas, varefter batteriet ska sköljas med vatten innan utrustningen monteras tillbaka.
Viktig information
- Angiven maximal pumpkapacitet gäller inte samtidigt som maximal lyfthöjd. Den faktiska kapaciteten påverkas av lyfthöjd, sughöjd, slanglängd och slangdragning.
- Produkten är endast avsedd för installation inomhus och får inte sänkas ned i vatten.
- Pumpen får inte användas vid omgivnings- eller kondensattemperaturer utanför det angivna temperaturintervallet.
- Installation, elektrisk anslutning och service ska utföras av kvalificerad personal.
- Larmfunktionen ska anslutas så att ansluten utrustning stoppas vid för hög kondensvattennivå.
- Pumpens kablar får inte kapas eller utsättas för dragbelastning.
Garanti
Entrade lämnar 1 års materialgaranti på produkten.
