Användningsområden
Minibrytare för skydd av kablar och ledningar mot överlast och kortslutning. Lämplig för elcentraler i bostäder och mindre kommersiella fastigheter där 1-poligt skydd med 13 A märkström och C-karakteristik krävs.
Egenskaper & funktioner
- 1-polig minibrytare för AC-installationer
- 13 A märkström med C-karakteristik
- Brytförmåga 6 kA
- QuickConnect snabbanslutning för effektiv installation
- Fjäderbelastad anslutning som inte behöver efterdras
- Endast en modul bred
- Skyddar kablar och ledningar mot överlast och kortslutning
Tekniska data

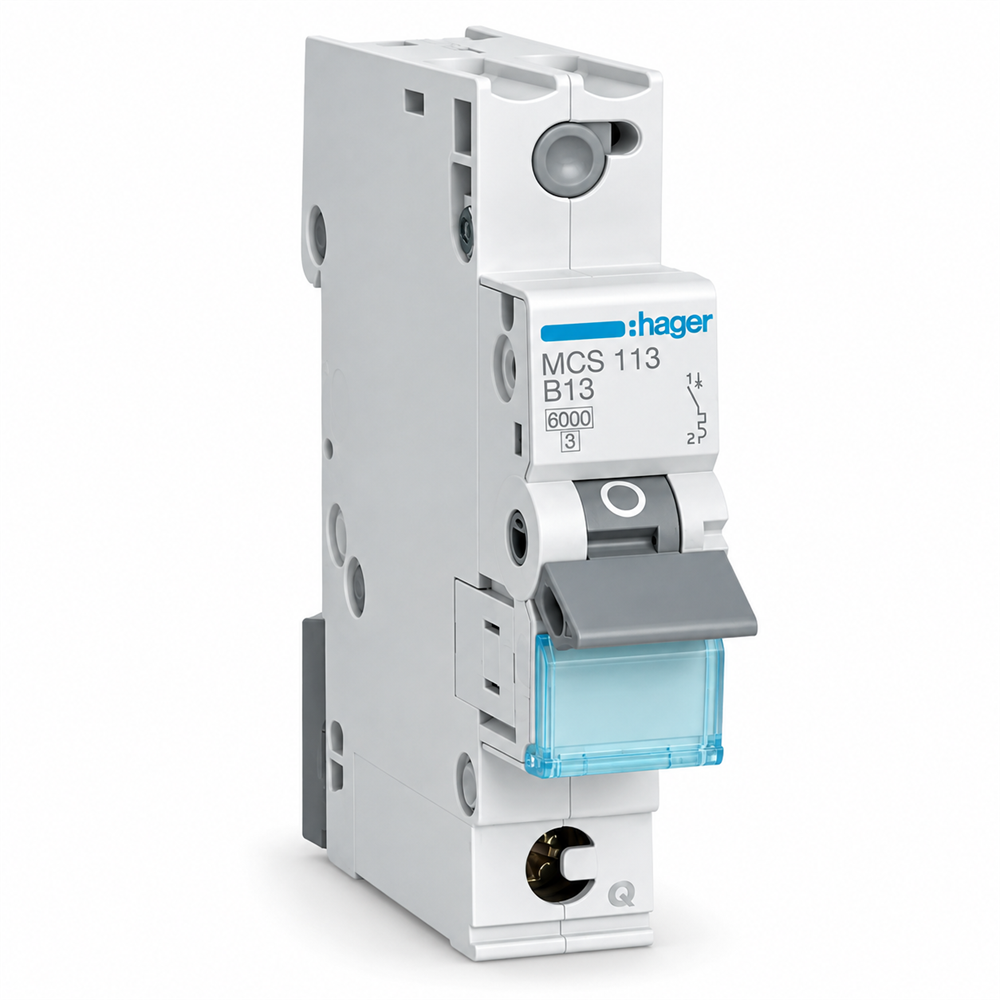

- Varumärke: Hager
- Modell: MCS113
- Typ: Minibrytare (MCB)
- Antal poler: 1
- Märkström: 13 A
- Märkdriftspänning: 230–400 V AC
- Frekvens: 50–60 Hz
- Utlösningskarakteristik: C
- Brytförmåga Icn enligt IEC 60898-1: 6 kA
- Nominell isolationsspänning: 500 V
- Märkimpulsspänning Uimp: 4 kV
- Energibegränsningsklass: 3
- Bredd: 17,5 mm / 1 modul
- Höjd: 83,4 mm
- Djup: 70 mm
- Kapslingsklass: IP20
- Anslutningsarea, solid ledare: 1–35 mm²
- Anslutningsarea, flexibel ledare: 1–25 mm²
- QuickConnect, solid/flexibel ledare: 1,5–4 mm²
- Driftstemperatur: -25 till +70 °C
- EAN: 3250614315176
Installation
Monteras i kompatibel elcentral på DIN-skena. QuickConnect ger en fjäderbelastad snabbanslutning som inte behöver efterdras och bidrar till en snabb och säker installation.
Viktig information
- Kontrollera att märkström, C-karakteristik och brytförmåga är rätt dimensionerade för installationen.
- Installation och arbete i elanläggningar ska utföras enligt gällande elsäkerhetsregler.
