Användningsområden
Minibrytare för skydd av kablar och ledningar mot överlast och kortslutning. Lämplig för elcentraler i bostäder och mindre kommersiella fastigheter där 1-poligt skydd med 10 A märkström och C-karakteristik krävs.
Egenskaper & funktioner
- 1-polig minibrytare för AC-installationer
- 10 A märkström med C-karakteristik
- Brytförmåga 6 kA
- QuickConnect snabbanslutning förenklar installationen
- Fjäderbelastad anslutning som inte behöver efterdras
- En modul bred för kompakt installation i elcentral
- Skyddar kablar och ledningar mot överlast och kortslutning
Tekniska data

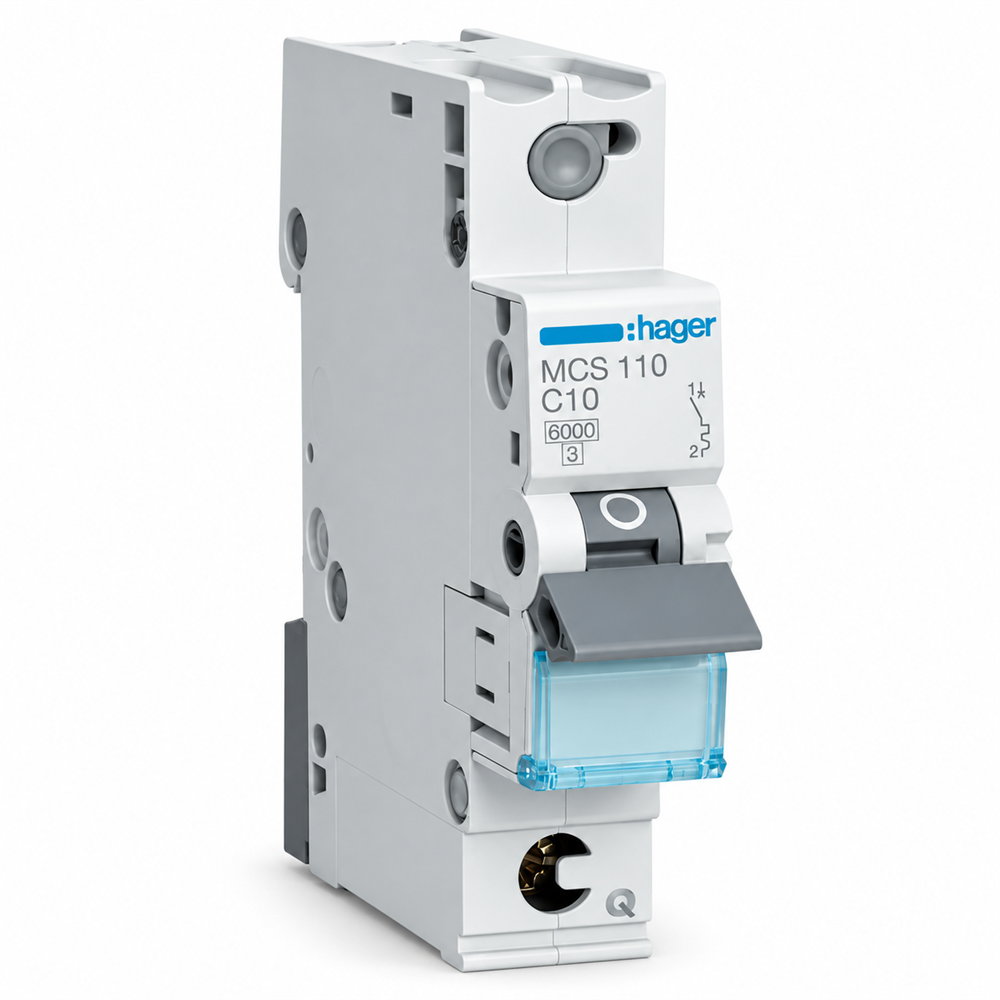

- Varumärke: Hager
- Modell: MCS110
- Typ: Minibrytare (MCB)
- Antal poler: 1
- Märkström: 10 A
- Märkspänning: 400 V AC
- Frekvens: 50–60 Hz
- Utlösningskarakteristik: C
- Brytförmåga Icn EN 60898 vid 230 V: 6 kA
- Brytförmåga Icu IEC 60947-2 vid 230 V: 6 kA
- Nominell isolationsspänning: 500 V
- Märkimpulsspänning Uimp: 4 kV
- Strömbegränsningsklass: 3
- Bredd: 1 modul
- Inbyggnadsdjup: 70 mm
- Kapslingsklass: IP20
- Anslutningsbar ledararea, entrådig: 1–35 mm²
- Anslutningsbar ledararea, mångtrådig: 1–25 mm²
- Omgivningstemperatur: -25 till +70 °C
- EAN: 3250614315169
Installation
Monteras i kompatibel elcentral på DIN-skena. QuickConnect-anslutningen ger en fjäderbelastad anslutning som inte behöver efterdras och bidrar till snabbare installation.
Viktig information
- Kontrollera att märkström, karakteristik och brytförmåga är rätt dimensionerade för installationen.
- Installation och arbete i elanläggningar ska utföras enligt gällande elsäkerhetsregler.
